閥腔的壓力油作用在主閥芯下端的同時，通過阻尼器和通道作用在主閥芯上端和先導閥的錐閥上。當系統壓力超過彈簧的調定值時，錐閥被打開。同時主閥芯上端的壓力油通過阻尼器、通道、彈簧腔及通道流回B腔(控制油內排型)或通過外排口流回油箱(控制油外排型)。這樣，當壓力油通過阻尼器時在主閥芯上產生了一個壓力差，主閥芯在這個壓差的作用下打開，這樣在調定的工作壓力下壓力油從A腔流到B腔(即卸荷)。
力士樂液壓部分系列型號：
R902043930 A7VO80LRH1/63L-VZB01
R902043801 A7VO80LRH1/63L-VZB01-S
R902011696 A7VO80LRH1/63R-NPB01
R909610383 A7VO80LRH1/63R-NZB01
R902231401 A7VO80LRH1/63R-NZB01
R902218641 A7VO80LRH1/63R-NZB01
R902016522 A7VO80LRH1/63R-PZB01-S
R902036838 A7VO80LRH1/63R-VZB01
R902043500 A7VO80LRH2/63R-NZB01
R902110134 A7VO80LRH6/63L-NZB01
R902067500 A7VO80LRU/63R-NPB01
R902092614 A A7VO160LG2D/63L-NSD01-ES
R902047235 A A7VO160LG2D/63L-NSD01-S
R910967694 AE A7VO355HD1D/63R-VPH02
R902412592 AE A7VLO250DR/63R-PPB01
R910983628 AE A7VLO250DR/63R-PPB02
R902444493 AE A7VLO250LRD/63R-PPB02
R910985965 AE A7VLO250LRD/63R-VPB02
R902421695 AE A7VLO355DR/63R-PPH02
R910945621 AE A7VLO355LRDH1/63L-PPH02
R910946210 AE A7VLO355LRDH1/63L-PPH02V
R910979393 AE A7VLO500DR/63R-VPH02-SO22
R902424008 AH A7VO250DR/63L-VPB02
R902421849 AH A7VO250DR/63R-VPB02
R902434464 AH A7VO250DR/63R-VPB02-SO22
R902406780 AH A7VO250DR/63R-VPB02E
R902421309 AH A7VO250DR/63R-VSB02V
R902428550 AH A7VO250DR/63R-VZB02-SO22
R902438676 AH A7VO250DRG/63L-VPB02
R902421850 AH A7VO250DRG/63R-VPB02
R902443304 AH A7VO250DRG/63R-VPB02-SO22
R902421851 AH A7VO250EP1D/63L-VPB02-SO36
R902429695 AH A7VO250EP2D/63R-VPB02
R902430805 AH A7VO250EP2D/63R-VPB02-SO15
R902421852 AH A7VO250EP2D/63R-VPB02-SO36
R902431676 AH A7VO250HD1D/63L-VPB02-SO39
R902421853 AH A7VO250HD1D/63R-VPB02
R902422206 AH A7VO250LRD/63L-VPB02
R902421379 AH A7VO250LRD/63R-VPB02
R902428974 AH A7VO250LRD/63R-VPB02-SO22
R902424697 AH A7VO250LRDH1/63R-VPB02
R902446988 AH A7VO250LRDH2/63R-VPB02
R902421855 AH A7VO250LRDH3/63R-VPB02
R902430521 AH A7VO250LRG/63R-VPB02
R902429867 AH A7VLO250DR/63L-VZB01-SO41
R910995411 AL A7VO250DR/63L-VPB02
R902439468 AL A7VO250FR/63L-VPB01-SO24
R902439463 AL A7VO250FR/63L-VPB01-SO24
R902439464 AL A7VO250FR/63L-VPB01-SO24
R902439469 AL A7VO250FR/63L-VPB01-SO24
R902439467 AL A7VO250FR/63L-VPB01-SO24
R902439470 AL A7VO250FR/63L-VPB01-SO24
R902439465 AL A7VO250FR/63L-VPB01-SO24
R902439466 AL A7VO250FR/63L-VPB01-SO24
R910986061 AL A7VO250FR/63L-VPB01-SO24
R910985804 AL A7VO250FR/63L-VPB02-SO24
R902425126 AL A7VO250FR/63L-VPB19-SO24
R902408510 AL A7VO250FR/63L-VZB01-SO24
R902446160 AL A7VO250FR/63R-VPB01-SO24
R910992428 AL A7VO250HD1D/63L-PZB01
R902454218 AL A7VO250HD1D/63L-VZB01
R910978912 AL A7VO250LRD/63L-PZB02-SO34
R902418038 AL A7VO250LRD/63L-VZB02-SO10
R902449668 AL A7VO250LRD/63R-VPB02
R902412137 AL A7VO250LRDN1/63L-VZB02
R902404512 AL A7VO355FR/63L-VPH01-SO23
R902432432 AL A7VO355FR/63L-VZH01-SO23
R902446400 AL A7VO355FR/63R-VPH01-SO23
R902445960 AL A7VO355FR/63R-VPH01-SO23
R902414150 AL A7VO500HD1D/63L-VZH01
R902414305 AL A7VO500HD2D/63L-VZH01
R902449669 AL A7VO500LRDH2/63R-VPH02
R910994460 AL A7VLO250LRD/63L-PZB02
R902454400 AL A7VLO250LRD/63R-VZB01-SO9
R910968448 AL A7VLO250LRG/63L-PZB02-SO7
R910971583 AL A7VLO500HD1D/63L-PZH01-SO6
R910971448 AL A7VLO500HD3D/63L-PZH01-SO6
R910971664 AL A7VLO500LRD/63L-PZH02-SO55
R902413244 AL A7VLO500LRD/63L-VZH02-SO55
R902455740 AL A7VLO500LRD/63R-VZH01-SO42
R902455477 AL A7VLO500LRD/63R-VZH02-SO42
R910971725 AL A7VLO500LRG/63L-PZH02-SO11
力士樂REXROTH軸向柱塞變量泵A10VO 5X系列
R902437437 AA10VO85DFR/52R-PSC12N00
R902547867 AA10VO85DRF/53L-VUC12K07
R902432555 AA10VO5EK1/52R-VCX14N00
R902551239 AA10VO18DR/53L-VSC12N00
R902485944 AA10VO18DR/53L-VSC12N00
R902548916 AA10VO18DR/53R-VSC12K01
R902548915 AA10VO18DR/53R-VSC12N00
R902491964 AA10VO18DRF/53R-VSC12N00
R902477105 AA10VO18DRG/53R-VPC12N00
R902455866 AA10VO18DRS/5*UNGUEL***0'BASIC'
R902455864 AA10VO18DRS/5*UNGUEL***0'BASIC'
R902519263 AA10VO18DRS/53R-VSC12K01
R902459765 AA10VO18DRS/53R-VSC12N00
R902560925 AA10VO18DRS/53L-VUC12K01
R902502278 AA10VO18ED72/53R-VSC11N00P-S1457
R902536433 AA10VO18ED72/53R-VSC11N00P-S2111
R902553886 AA10VO18ED72/53R-VSC11N00P-S2111
R902482715 AA10VO18ED72/53R-VSC12N00P
R902547143 AA10VO18EK1DS/53R-VSC12N00P
R902538474 AA10VO18LA7DS/53R-VSC11N00
R902546014 AA10VO18LA7DS/53R-VSC12N00
R902506148 AA10VO18LA9DS/53R-VSC12N00
R902431081 AA10VO25DFR1/52R-HRC40N00-S1005
R902451639 AA10VO25DFR1/52R-VXC11N00-S2131
R902412945 AA10VO25LR/53R-PXX12XXX-HCM
R902406572 AA10VO28DFR/5*UNGUEL***0-S1980
R910992581 AA10VO28DFR/52L-PKC62N00
R910992524 AA10VO28DFR/52L-PKC64N00
R910991152 AA10VO28DFR/52L-PRC62K68
R902433152 AA10VO28DFR/52L-PRC62N00
R902424624 AA10VO28DFR/52L-PSC12K01
R902429455 AA10VO28DFR/52L-PSC12K01-SO724
R910998306 AA10VO28DFR/52L-PSC12N00
R902437306 AA10VO28DFR/52L-PSC12N00E
R910976285 AA10VO28DFR/52L-PSC61N00
R902439720 AA10VO28DFR/52L-PSC62K01
R902500457 AA10VO28DFR/52L-PSC62N00
R910976772 AA10VO28DFR/52L-PSC64N00
R902409326 AA10VO28DFR/52L-PSC64N00-S1045
R902409488 AA10VO28DFR/52L-PSC64N00-S1047
R902461700 AA10VO28DFR/52L-VSC12N00
R902443286 AA10VO28DFR/52L-VSC12N00-SO724
R902428578 AA10VO28DFR/52L-VSC64N00-SO97
R910979815 AA10VO28DFR/52R-PKC64N00
R902401206 AA10VO28DFR/52R-PKC64N00-SO97
R902425755 AA10VO28DFR/52R-PRC12K68-SO724
R902401495 AA10VO28DFR/52R-PRC62K68
R910995716 AA10VO28DFR/52R-PSC11N00
R902413395 AA10VO28DFR/52R-PSC12K01
R902438193 AA10VO28DFR/52R-PSC12K68

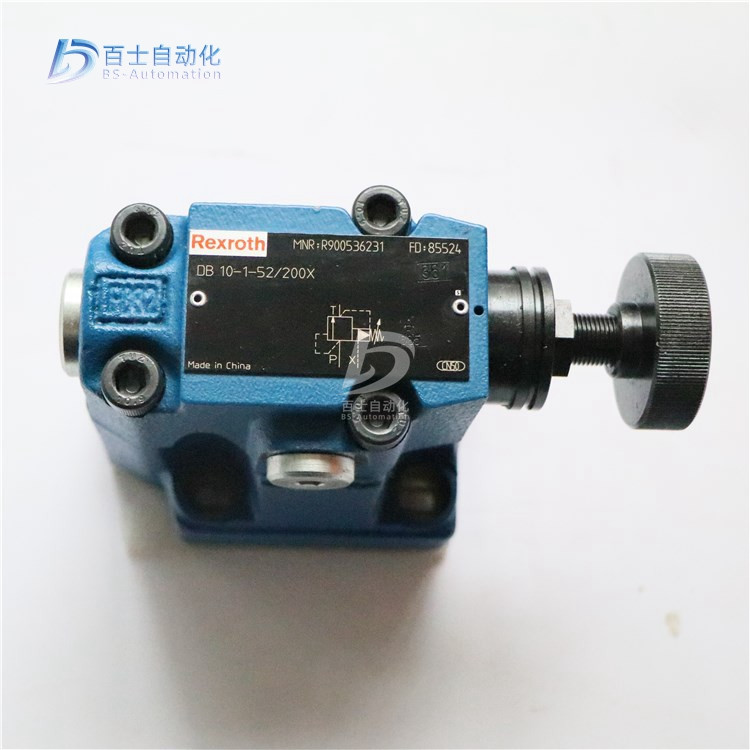

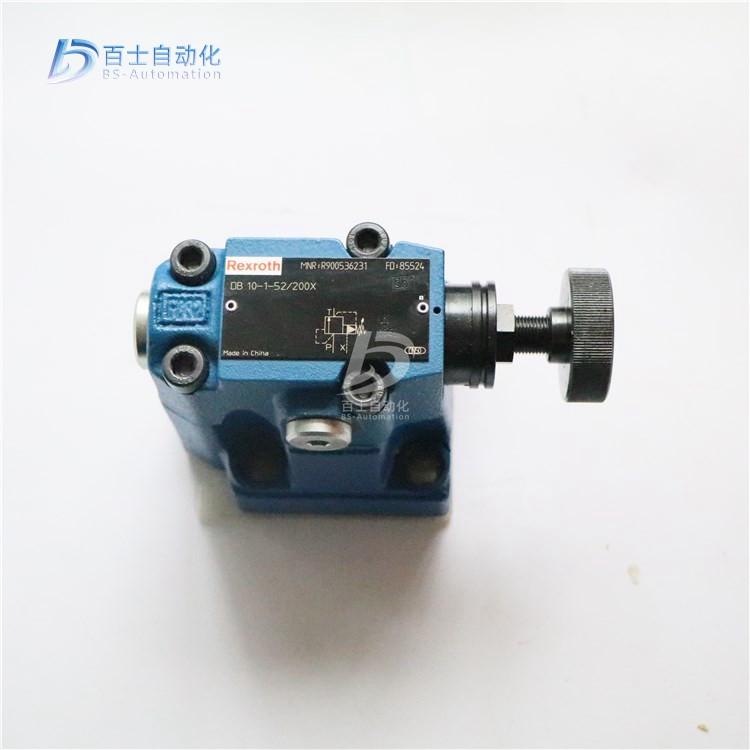

產品圖片：
DBW型電磁溢流閥:
此閥工作原理與DB型閥相同，只是可通過安裝在先導閥上的電磁換向閥使系統在任意時刻卸荷。
DB/DBW型閥均設有控制油內部供油道和內部排油道控制油外供口和外排口。這樣就可根據控制油供給和排出的不同形式的組合內供內排、外供內排、內供外排和外供外排4種型式。
2.溢流閥常見故障及排除
溢流閥在使用中，常見的故障有噪聲、振動、閥芯徑向卡緊和調壓失靈等。
(一)噪聲和振動
液壓裝置中容易產生噪聲的元件一般認為是泵和閥，閥中又以溢流閥和電磁換向閥等為主。產生噪聲的因素很多。溢流閥的噪聲有流速聲和機械聲二種。流速聲中主要由油液振動、空穴以及液壓沖擊等原因產生的噪聲。機械聲中主要由.閥中零件的撞擊和磨擦等原因產生的噪聲。
(1)壓力不均勻引起的噪聲
先導型溢流閥的導閥部分是一個易振部位如圖3所示。在高壓情況下溢流時，導閥的軸向開口很小，僅0.003~0.006厘米。過流面積很小，流速很高，可達200米/秒，易引起壓力分布不均勻，使錐閥徑向力不平衡而產生振動。另外錐閥和錐閥座加工時產生的橢圓度、導閥口的臟物粘住及調壓彈簧變形等，也會引起錐閥的振動。所以一般認為導閥是發生噪聲的振源部位。由于有彈性元件(彈簧)和運動質量(錐閥)的存在，構成了一個產生振蕩的條件，而導閥前腔又起了一個共振腔的作用，所以錐閥發生振動后易引起整個閥的共振而發出噪聲，發生噪聲時一般多伴隨有劇烈的壓力跳動。
(2)空穴產生的噪聲
當由于各種原因，空氣被吸入油液中，或者在油液壓力低于大氣壓時，溶解在油液中的部分空氣就會析出形成氣泡，這些氣泡在低壓區時體積較大，當隨油液流到高壓區時，受到壓縮，體積突然變小或氣泡消失，反之，如在高壓區時體積本來較小，而當流到低壓區時，體積突然增大，油中氣泡體積這種急速改變的現象。氣泡體積的突然改變會產生噪聲，又由于這一過程發生在瞬間，將引起局部液壓沖擊而產生振動。先導型溢流閥的導閥口和主閥口，油液流速和壓力的變化很大，很容易出現空穴現象，由此而產生噪聲和振動。
(3)液壓沖擊產生的噪聲
先導型溢流閥在卸荷時，會因液壓回路的壓力急驟下降而發生壓力沖擊噪聲。愈是高壓大容量的工作條件，這種沖擊噪聲愈大，這是由于溢流閥的卸荷時間很短而產生液壓沖擊所致在卸荷時，由于油流速急劇變化，引起壓力突變，造成壓力波的沖擊。壓力波是一個小的沖擊波，本身產生的噪聲很小，但隨油液傳到系統中，如果同任何一個機械零件發生共振，就可能加大振動和增強噪聲。所以在發生液壓沖擊噪聲時，-般多伴有系統振動。
(4)機械噪聲
先導型溢流閥發出的機械噪聲，一般來自零件的撞擊和由于加工誤差等產生的零件磨擦。在先導型溢流閥發出的噪聲中，有時會有機械性的高頻振動聲，一般稱它為自激振動聲。這是主閥和導閥因高頻振動而發生的聲音。它的發生率與回油管道的配置、流量、壓力、油溫(粘度)等因素有關。-般情況下，管道口徑小、流量少、壓力高、油液粘度低，自激振動發生率就高。
減小或消除先導型溢流閥噪聲和振動的措施，一般是在導閥部分加置消振元件。
消振套一般固定在導閥前腔，即共振腔內，不能自由活動。在消振套上都設有各種阻尼孔，以增加阻尼來消除震動。另外，由于共振腔中增加了零件，使共振腔的容積減小，油液在負壓時剛度增加，根據剛度大的元件不易發生共振的原理，就能減少發生共振的可能性。
消振墊一般與共振腔活動配合,能自由運動。消振墊正反面都有一條節流槽,油液在流動時能產生阻尼作用，以改變原來的流動情況。由于消振墊的加入，增加了一個振動元件，擾亂了原來的共振頻率。共振腔增加了消振墊，同樣減少了容積，增加了油液受壓時的剛度，以減少發生共振的可能性。
在消振螺堵上設有蓄氣小孔和節流邊，蓄氣小孔中因留有空氣，空氣在受壓時壓縮，壓縮空氣具有吸振作用，相當于一個微型吸振器。小孔中空氣壓縮時，油液充入，膨脹時，油液壓出，這樣就增加了一個附加流動，以改變原來的流動情況。故也能減小或消除噪聲和振動。
另外，如果益流閥本身的裝配或使用權用不當，也都會造成振動，產生噪聲。如三節同心式溢流閥，裝配時三節同心配合不當，使用時流量過大或過小，錐閥的不正常磨損等。在這種情況下，應認真檢查調整，或更換零件。
(二)閥芯徑向卡緊
因加工精度的影響，造成主閥芯徑向卡緊，使主閥開啟不上壓或主閥關閉不卸壓，另因污染造成徑向卡緊。
(三)調壓失靈
溢流閥在使用中有時會出現調壓失靈現象。先導型溢流閥調壓失靈現象有二種情況:一種是調節調壓手輪建立不起壓力，或壓力達不到額定數值;另一種調節手輪壓力不下降，甚至不斷升壓。出現調壓失靈，除閥芯因種種原因造成徑向卡緊外，還有下列一些原因:
一是主閥體阻尼器堵塞，
所以主閥變成了一個彈簧力很小的直動型溢流閥，在進油腔壓力很低的情況下，主閥就打開溢流，系統就建立不起壓力。
壓力達不 到額定值的原因，是調壓彈簧變形或選用錯誤，調壓彈簧壓縮行程不夠，閥的內泄漏過大，或導閥部分錐閥過度磨損等。
第二是阻尼器(3)堵塞，油壓傳遞不到錐閥上，導閥就失去了支主閥壓力的調節作用。阻尼器(小孔)堵塞后，在任何壓力下錐閥都不會打開溢流油液，閥內始終無油液流動，主閥上下腔壓力一直相等，由于主閥芯上端環形承壓面積大于下端環形承壓面積，所以主閥也始終關閉，不會溢流，主閥壓力隨負載增加而上升。當執行機構停止工作時，系統壓力就會無限升高。除這些原因以外，尚需檢查外控口是否堵住，錐閥安裝是否良好等。
(四)其它故障
溢流閥在裝配或使用中，由于“O”形密封圈、組合密封圈的損壞，或者安裝螺釘、管接頭的松動，都可能造成不應有的外泄漏。
如果錐閥或主閥芯磨損過大，或者密封面接觸不良，還將造成內泄漏過大，甚至影響正常工作。
電磁溢流閥常見的故障有先導電磁閥工作失靈、主閥調壓失靈和卸荷時的沖擊噪聲等。后者可通過調節加置的緩沖器來減少或消除。如不帶緩沖器，則可在主閥溢流口加一背壓閥。(壓力一 般調至5kgf/cm2左右，即0.5MPa)
