溢流閥常見故障及排除

溢流閥在使用中，常見的故障有噪聲、振動、閥芯徑向卡緊和調壓失靈等。

(一)噪聲和振動

液壓裝置中容易產生噪聲的元件一般認為是泵和閥，閥中又以溢流閥和電磁換向閥等為主。產生噪聲的因素很多。溢流閥的噪聲有流速聲和機械聲二種。流速聲中主要由油液振動、空穴以及液壓沖擊等原因產生的噪聲。機械聲中主要由.閥中零件的撞擊和磨擦等原因產生的噪聲。

(1)壓力不均勻引起的噪聲

先導型溢流閥的導閥部分是一個易振部位如圖3所示。在高壓情況下溢流時，導閥的軸向開口很小，僅0.003~0.006厘米。過流面積很小，流速很高，可達200米/秒，易引起壓力分布不均勻，使錐閥徑向力不平衡而產生振動。另外錐閥和錐閥座加工時產生的橢圓度、導閥口的臟物粘住及調壓彈簧變形等，也會引起錐閥的振動。所以一般認為導閥是發生噪聲的振源部位。由于有彈性元件(彈簧)和運動質量(錐閥)的存在，構成了一個產生振蕩的條件，而導閥前腔又起了一個共振腔的作用，所以錐閥發生振動后易引起整個閥的共振而發出噪聲，發生噪聲時一般多伴隨有劇烈的壓力跳動。

(2)空穴產生的噪聲

當由于各種原因，空氣被吸入油液中，或者在油液壓力低于大氣壓時，溶解在油液中的部分空氣就會析出形成氣泡，這些氣泡在低壓區時體積較大，當隨油液流到高壓區時，受到壓縮，體積突然變小或氣泡消失，反之，如在高壓區時體積本來較小，而當流到低壓區時，體積突然增大，油中氣泡體積這種急速改變的現象。氣泡體積的突然改變會產生噪聲，又由于這一過程發生在瞬間，將引起局部液壓沖擊而產生振動。先導型溢流閥的導閥口和主閥口，油液流速和壓力的變化很大，很容易出現空穴現象，由此而產生噪聲和振動。

(3)液壓沖擊產生的噪聲

先導型溢流閥在卸荷時，會因液壓回路的壓力急驟下降而發生壓力沖擊噪聲。愈是高壓大容量的工作條件，這種沖擊噪聲愈大，這是由于溢流閥的卸荷時間很短而產生液壓沖擊所致在卸荷時，由于油流速急劇變化，引起壓力突變，造成壓力波的沖擊。壓力波是一個小的沖擊波，本身產生的噪聲很小，但隨油液傳到系統中，如果同任何一個機械零件發生共振，就可能加大振動和增強噪聲。所以在發生液壓沖擊噪聲時，-般多伴有系統振動。

(4)機械噪聲

先導型溢流閥發出的機械噪聲，一般來自零件的撞擊和由于加工誤差等產生的零件磨擦。在先導型溢流閥發出的噪聲中，有時會有機械性的高頻振動聲，一般稱它為自激振動聲。這是主閥和導閥因高頻振動而發生的聲音。它的發生率與回油管道的配置、流量、壓力、油溫(粘度)等因素有關。-般情況下，管道口徑小、流量少、壓力高、油液粘度低，自激振動發生率就高。

減小或消除先導型溢流閥噪聲和振動的措施，一般是在導閥部分加置消振元件。

消振套一般固定在導閥前腔，即共振腔內，不能自由活動。在消振套上都設有各種阻尼孔，以增加阻尼來消除震動。另外，由于共振腔中增加了零件，使共振腔的容積減小，油液在負壓時剛度增加，根據剛度大的元件不易發生共振的原理，就能減少發生共振的可能性。

消振墊一般與共振腔活動配合,能自由運動。消振墊正反面都有一條節流槽,油液在流動時能產生阻尼作用，以改變?cè)瓉?lái)的流動情況。由于消振墊的加入，增加了一個振動元件，擾亂了原來的共振頻率。共振腔增加了消振墊，同樣減少了容積，增加了油液受壓時的剛度，以減少發生共振的可能性。

在消振螺堵上設有蓄氣小孔和節流邊，蓄氣小孔中因留有空氣，空氣在受壓時壓縮，壓縮空氣具有吸振作用，相當于一個微型吸振器。小孔中空氣壓縮時，油液充入，膨脹時，油液壓出，這樣就增加了一個附加流動，以改變?cè)瓉?lái)的流動情況。故也能減小或消除噪聲和振動。

另外，如果益流閥本身的裝配或使用權用不當，也都會造成振動，產生噪聲。如三節同心式溢流閥，裝配時三節同心配合不當，使用時流量過大或過小，錐閥的不正常磨損等。在這種情況下，應認真檢查調整，或更換零件。

(二)閥芯徑向卡緊

因加工精度的影響，造成主閥芯徑向卡緊，使主閥開啟不上壓或主閥關閉不卸壓，另因污染造成徑向卡緊。

(三)調壓失靈

溢流閥在使用中有時會出現調壓失靈現象。先導型溢流閥調壓失靈現象有二種情況:一種是調節調壓手輪建立不起壓力，或壓力達不到額定數值;另一種調節手輪壓力不下降，甚至不斷升壓。出現調壓失靈，除閥芯因種種原因造成徑向卡緊外，還有下列一些原因:

一是主閥體阻尼器堵塞，

所以主閥變成了一個彈簧力很小的直動型溢流閥，在進油腔壓力很低的情況下，主閥就打開溢流，系統就建立不起壓力。

壓力達不 到額定值的原因，是調壓彈簧變形或選用錯誤，調壓彈簧壓縮行程不夠，閥的內泄漏過大，或?qū)чy部分錐閥過度磨損等。

第二是阻尼器(3)堵塞，油壓傳遞不到錐閥上，導閥就失去了支主閥壓力的調節作用。阻尼器(小孔)堵塞后，在任何壓力下錐閥都不會打開溢流油液，閥內始終無油液流動，主閥上下腔壓力一直相等，由于主閥芯上端環形承壓面積大于下端環形承壓面積，所以主閥也始終關閉，不會溢流，主閥壓力隨負載增加而上升。當執行機構停止工作時，系統壓力就會無限升高。除這些原因以外，尚需檢查外控口是否堵住，錐閥安裝是否良好等。

(四)其它故障

溢流閥在裝配或使用中，由于“O”形密封圈、組合密封圈的損壞，或者安裝螺釘、管接頭的松動，都可能造成不應有的外泄漏。

如果錐閥或主閥芯磨損過大，或者密封面接觸不良，還將造成內泄漏過大，甚至影響正常工作。

電磁溢流閥常見的故障有先導電磁閥工作失靈、主閥調壓失靈和卸荷時的沖擊噪聲等。后者可通過調節加置的緩沖器來減少或消除。如不帶緩沖器，則可在主閥溢流口加一背壓閥。(壓力一 般調至5kgf/cm2左右，即0.5MPa)



二、DR型先導式減壓閥

1.結構和工作原理:

閥處在不工作時，閥處于開啟狀態，油可經主閥芯從B口流向A口。DR10型在閥腔建立起壓力的同時，壓力油通過阻尼器，控制通道作用到主閥芯上端和先導閥的錐閥上。當閥腔壓力超過了彈簧的調定壓力時錐閥被打開。這時主閥芯上腔的油通過阻尼器流到彈簧腔，這樣在主閥芯上形成一個壓力差，在這壓力差作用下主閥芯產生位移，減小開口，以保持A腔壓力的恒定?？刂朴徒?jīng)通道或從外部排回油箱。若選擇有單向閥的結構，油可以從A腔流到B腔。

DR20和DR30型這兩種與DR10型閥工作原理相同，只是控制油是從通道

引入的，并在先導閥內裝有限制控制油的流量恒定器。

當流量Q=0時，過載閥(10)可限制A腔壓力的升高，保證閥不被破壞。

ZDR直動型減壓閥是疊加閥。它是一種三通閥，即有二次回路卸荷裝置的閥。它主要用來降低部分系統的壓力。

該閥主要由閥體、控制閥芯、兩個壓力彈簧、壓力調節裝置以及可選擇的單向閥組成。

用調節裝置調節二次壓力。

閥是常開狀態的，也就是說油可以暢通地由通道P流向P1 (DP型)，或從A流到A1(DA型)。

P1腔的壓力油經控制通道流到閥芯的左端，使閥芯壓在彈簧上。當P1腔的壓力(即負載)超過調節彈簧的調定值時，閥芯在調節區域內移

動，以保持其P1腔的壓力恒定。

控制油是從P1腔經通道引入的。P1腔的壓力由于外負載的作用而繼續升高，則使閥芯壓縮彈簧使壓力油經閥芯上的孔(流到T腔(卸荷)，則壓力不再升高，從而實現過載保護。

泄漏油是通過彈簧腔(7)排到油箱的。

“DA”可選擇單向閥，油從A1腔流回。

在連接口安裝壓力表，可檢測二次壓力值。

ZDR,,D型減壓閥是疊加板式減壓閥。它是一種三通閥，即有二次回路保護裝置的閥。該閥主要用來降低系統的壓力。

該閥主要是由閥體、控制閥芯、兩個壓力彈簧、壓力調節裝置以及可以選擇的單向閥組成。

旋轉壓力調節裝置可調節二次壓力。

在靜止時閥處于開啟狀態，也就是說油可以暢通地由通道P流向通道P1(DP型)從A流向A1 (DA型)和從B流向B1 (DB 型)。P1腔的壓力油經控制通道流到閥芯的左側，使閥總壓再?gòu)椈缮稀．?dāng)P1腔的壓力(即負載)超過調節彈簧的調節值時，閥芯在調節區域內移動，以保持其P1腔壓力的恒定。

控制油是從P1腔經通道(5)引入的。P1腔的壓力由于外負載的作用而繼

續升高，則推動閥芯壓縮彈簧使壓力油經閥芯上的孔(7)流到T腔壓力不再升

高，從而實現了過載保護。

泄漏油是通過彈簧腔(8)排到油箱的。“DA”和DB型減壓閥，可安裝單

向閥，油可從A1流到A和B1流到B。在壓力表連接口(9) 可測得二次壓力數

值。

2.減壓閥的常見故障及排除.

減壓閥的常見故障有調壓失靈、閥芯徑向卡緊、工作壓力調定后出油口壓力自行升高、噪聲、壓力波動及振蕩等。

(一)調壓失靈

調壓失靈有如下一些現象:

調節調壓手輪，出油口壓力不上升。其原因之一是主閥芯阻尼孔堵塞、阻尼器和阻尼器堵塞，出油口油液不能流入主閥上腔和導閥部分前腔，出油口壓力傳遞不到錐閥上，使導閥失去對主閥出油口壓力調節的作用。又因阻尼孔堵塞后，主閥上腔失去了油壓P3的作用，使主閥變成一個彈簧力很弱的直動型滑閥，故在出油口壓力很低時就將主閥減壓口關閉，使出油口建立不起壓力。另外，主閥減壓口關閥時，由于主閥芯卡住，錐閥未安裝在閥座孔內，外控口未堵住等，也是使出油口壓力不能上升的原因。

出油口壓力上升后達不到額定數值，其原因有調壓彈簧選用錯誤，變形或壓縮行程不夠，錐閥磨損過大等原因。

調節調壓手輪，出油口壓力和進油口壓力同時上升或下降，其原因有錐閥座阻尼小孔堵塞，阻尼器堵塞，泄油口堵住和單向閥泄漏等原因。

錐閥座阻尼小孔堵塞，阻尼器堵塞后，出油口壓力同樣也傳遞不到錐

閥上，使導閥失去對主閥出油口壓力調節作用。又因阻尼小孔堵塞后，使無先導流量流經主閥芯阻尼器，使主閥上、下腔油液壓力相等，主閥芯在主閥彈簧力的作用下處于最下部位置，減壓口通流面積為最大，所以油口壓力就隨進油口壓力的變化而變化。

如泄油口堵住，從原理上來說，等于錐閥座阻尼小孔堵塞，阻尼器堵塞。這時出油口壓力雖能作用在錐閥上,但同樣也無先導流量流經主閥芯阻尼器，阻尼器，減壓口通流面積也為最大，故出油口壓力也跟隨進油口壓力的變化而變化。

當單向減閥的單向閥部分泄漏嚴重時,進油壓力就會通過泄漏處傳遞給出油口，使出油口壓力也會跟隨進油口壓力的變化而變化。另外，當主閥減壓口處于全開位置時，由于主閥芯卡住，也是使出油口壓力隨進油口壓力變化的原因。

調節調壓手輪時，出油口壓力不下降。其原因主要由于主閥芯卡住引起。出口壓力達不到最低調定壓力的原因，主要由于先導閥中“O”形密封圈與閥蓋配合過緊等。

(二)閥芯徑向卡緊

由于減壓閥和單向減壓閥的主閥彈簧力很弱，主閥芯在高壓情況下容易發生徑向卡緊現象，而使閥的各種性能下降，也將造成零件的過度磨損，并縮短閥的使用壽命，甚至?xí)归y不能工作，因此必須加以消除。

(三)工作壓力調定后出油口壓力自行升高

在某些減壓控制回路中，如用來控制電液換向閥或外控順序閥等，當電液換向閥或外控制順序閥換向或工作后，減壓閥出油口的流量即為零，但壓力還需保持原先調定的壓力。在這種情況下減壓閥的出油口壓力往往會升高，這是由于主閥泄漏量過大所引起。

在這種工作狀況中，因減壓閥出口流量變?yōu)榱?，流量流?jīng)減壓口的流量只有先導流量，由于先導流量很小，一般在2升/分以內，因此主閥減壓口基本上處于全關位置，先導流量由三角槽或斜面處流出。如果主閥芯配合過松或磨損過大，則主閥泄漏量增加。按流量連續性定理，這部分泄漏量也必須從主閥阻尼孔內流出流經阻尼孔的流量即由原有的先導流量和這部分泄漏量二部分組成。因阻尼孔面積和主閥上腔油液壓力P3未變(P3由已調整好的調壓彈簧預壓縮量確定)，為使通過阻尼孔的流量增加，而必然引起主閥下腔油液壓力P2的升高。因此，當減壓閥出口壓力調定好后，如果出口流量為零時，出口壓力會因主閥芯配合過松或磨損過大而升高。

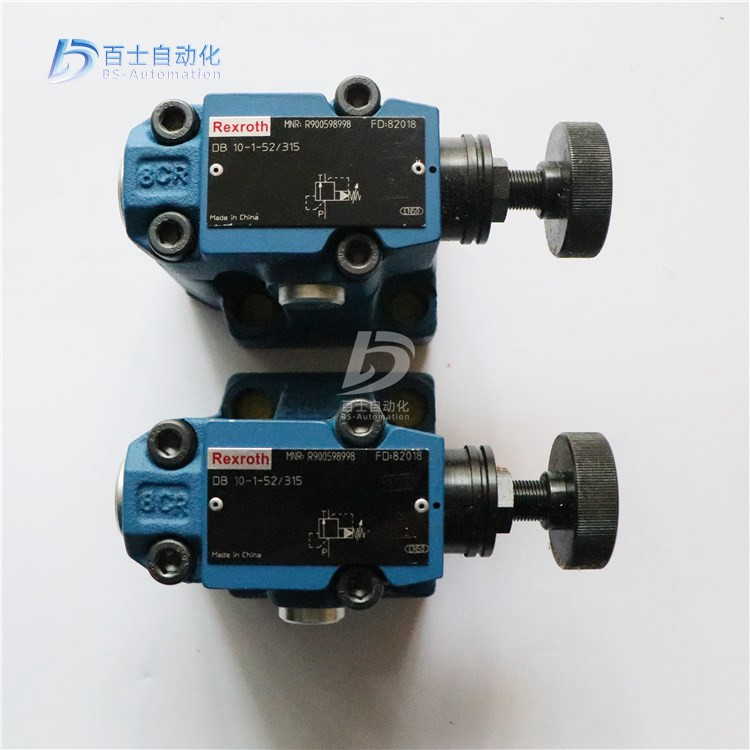

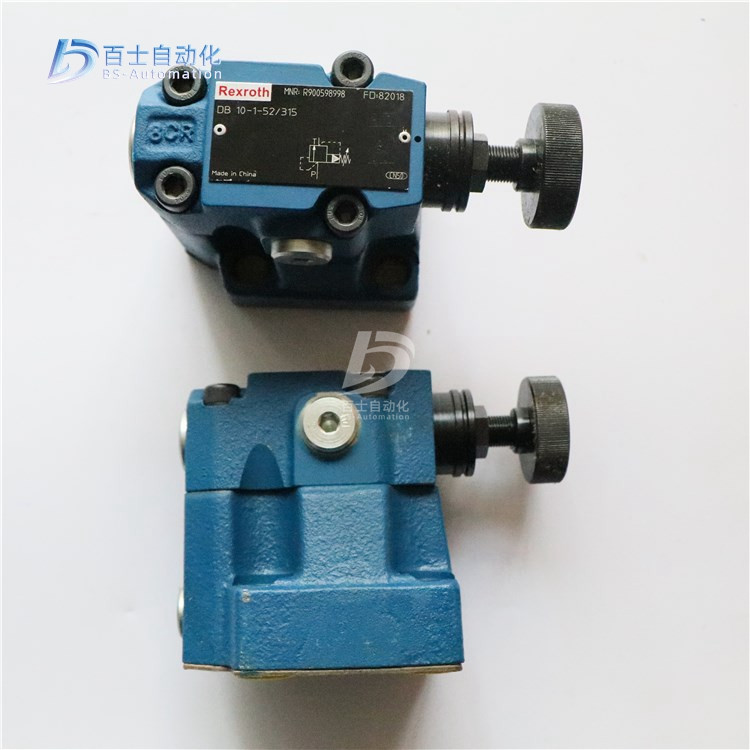

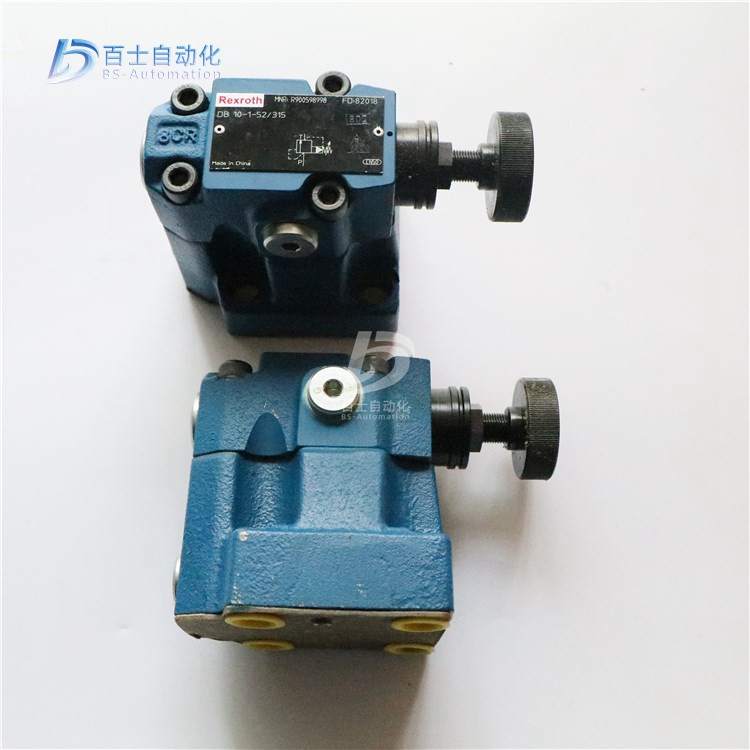

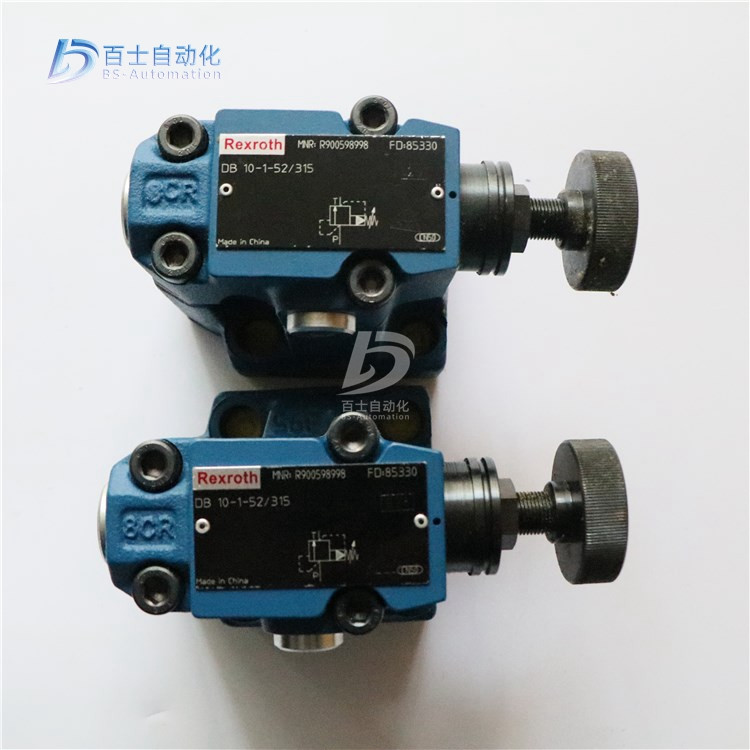

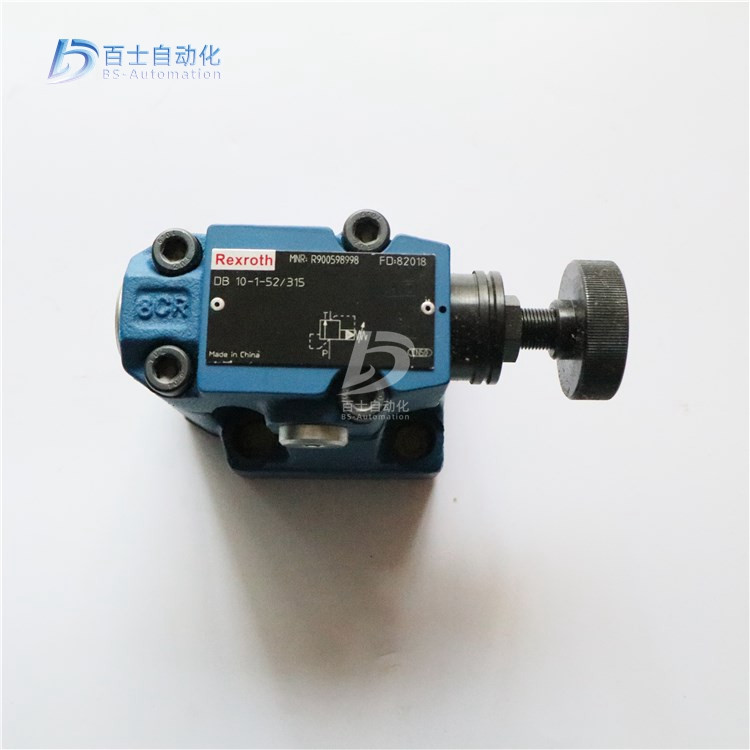

產品圖片：
