西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池產品簡介：
YS-GZDW系列微機控制型直流屏，適用于不同電壓等級的變電站、發電廠、工礦企業、電氣化鐵路以及高層建筑等領域，可作為高壓開關、繼電保護、自動裝置的操作電源和控制電源。系統采用一體化設計思想，由監控模塊、整流模塊、絕緣監測模塊、電池巡檢模塊、開關量檢測模塊、降壓模塊等構成，具有技術先進、配置合理、測控智能化、操作簡單等特點。可與上位機通訊，方便地實現“遙測、遙控、遙信、遙調”四遙功能，是無人值守的理想直流電源設備。
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池型號含義：
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池功能特點：
1、兩路交流輸入自動切換，確保系統正常運行；
2、超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的環境；
3、采用高頻開關電源技術，模塊化設計，N+1熱備份，可靠性高；
4、整流模塊采用帶電熱插拔，在線維護，方便快捷；
5、充電模塊采用國際最新款開關技術，轉換效率高，電磁干擾??；
6、硬件低差自主均流技術，模塊間輸出電流不平衡度典型值±3%；
7、監控可選液晶屏、觸摸屏、彩色觸摸屏，大屏幕圖文顯示，界面友好豐富，操作簡單方便；
8、監控實時對系統運行實施全面監測和控制，可進行系統設置、信息查詢，也可通過后臺監控和遠程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守。
9、監控可自動對蓄電池電壓、充放電電流及蓄電池溫度補償精確管理，具有過欠壓、過溫告警及故障告警，確保蓄電池工作在最佳狀態，延長蓄電池的使用壽命。
10、具備手動、自動調節功能及支路絕緣監測功能。
11、可靠的防雷和高度的絕緣防護措施，確保系統和人身安全。
12、提供RS232、RS485兩種通訊接口，和RTU、CDT、MODBUS三種通訊規約選擇。
13、備有擴展接口可接入外部其他設備。
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池操作電源試調
直流屏操作電源試調時充電模塊啟動正常并輸出電壓和極性后電池開關和母線開關測量電池開關下口,母親,母親控電壓和極性是否正確,觀察電壓表計是否沮喪。一旦連接到飼料開關,測量飼料開關對應的終端電壓和電壓極性是否正確。上面的內容是電路調試,上述步驟測量調試后,監控電源連接。在電力監控后,看監視器顯示是正常的,各種檢測模塊是否正常工作。監控裝置供電正常后,第一個視圖監控報警信息的顯示,如果有報警信息,并根據報警信息搜索相關問題,如果沒有,然后檢查監控設備根據電壓
四、工作原理：
兩路市電經過自動切換輸入一路交流，給整流模塊供電。整流模塊將輸入的交流AC轉換為直流DC，給蓄電池充電，同時給合閘母線(合母)負載供電。另外合閘母線通過降壓模塊后給控制母線(控母)負載供電。系統中運行的各種功能模塊受主監控和后臺監控及遠程監控的控制，監控可實時顯示運行信息、查詢信息和操控系統。
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池主要技術參數：
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池系統配置：
1、監控系統選擇DMU10L-01、DMU20L-02、DMU10T-03、DMU20T-01、DMU20T-05。
注：可根據用戶需要，添加事故信號或預告信號報警功能和逆變電源進行DC/AC、DC/DC轉換。
2、整流模塊選擇(C10為蓄電池容量)：
3、電池容量配置原則：
（1）、滿足事故停電狀態的持續放電，事故時間選定為1小時；
（2）、放電末期合閘時所剩下容量不低于額定容量的25%；
（3）、保證在沖擊負荷出現時直流母線電壓下降不超過10%；
（4）、對免維護電池合閘電流一般不超過40；
（5）、考慮到電池組末期老化時容量衰減故選儲備系數1.2；
（6）、具體容量設計可參照國家有關標準和電池廠家提供的技術資料。
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池配置選擇：

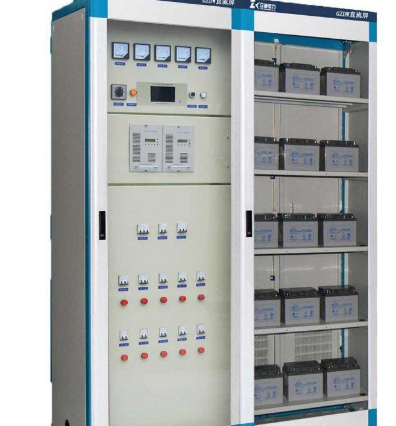

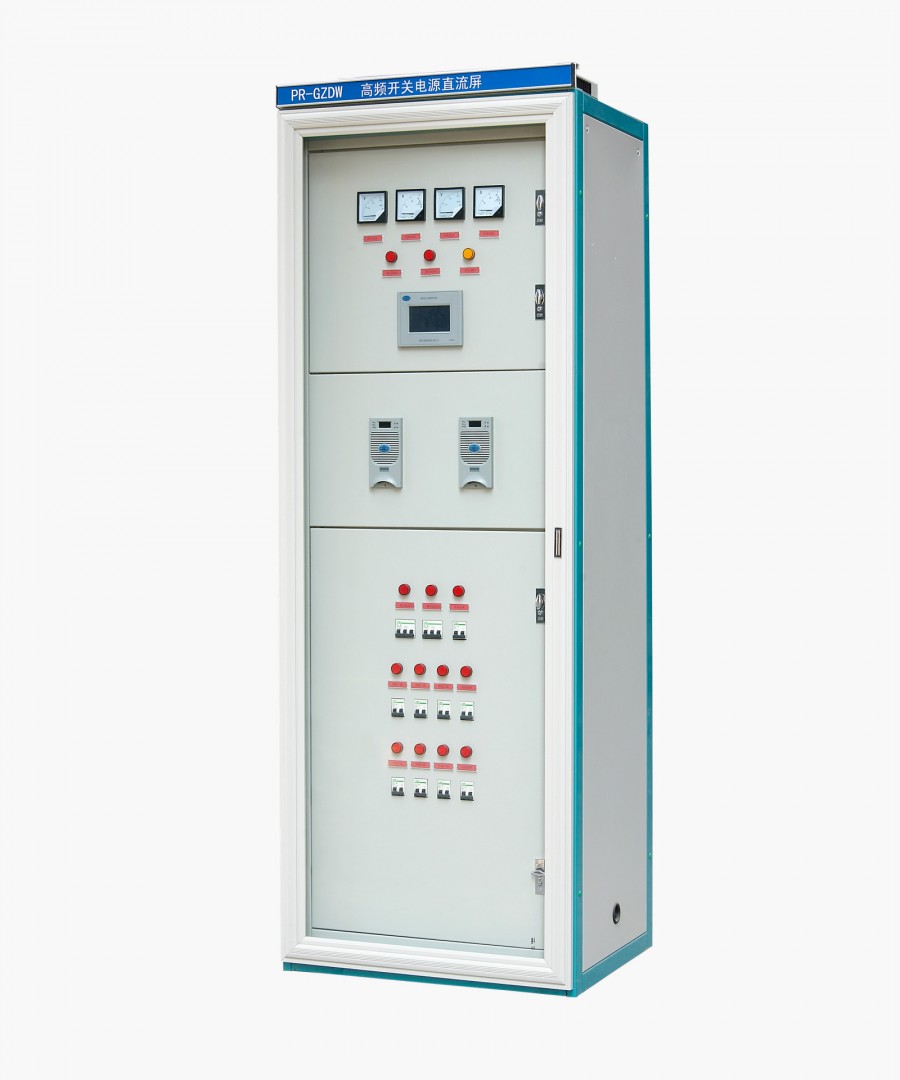

西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池結構特點：
1、柜體結構：
柜體正面為金屬框玻璃門，后面為雙開門，底部進線，頂部排風，采用電腦灰噴塑，外形美觀大方。
2、柜體面數：
柜體數與模塊數、饋線回路數、電池容量及直流電壓等因素相關，以220VDC系統，柜體尺寸2260×800×600為例，標配情況如下：
注：200Ah以上容量電池可采用電池架安裝。
3、西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池外形尺寸：
1800×800×600，2260×800×600，2360×800×600三種規格，如有特殊要求可根據用戶需求定制
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池模塊常見故障-
直流屏充電模塊常見故障有：充電模塊保護、直流屏充電模塊故障、直流屏充電模塊不均流、直流屏充電模塊半載輸出、直流屏充電模塊電壓輸出無法達到設定的電壓等幾個方面。下面直流電源柜廠家科能達選擇幾個重要的給大家進行分析。
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池充電模塊保護
1、充電模塊交流輸入過壓、欠壓、過溫將導致充電模塊保護，請根據故障代碼進行確認；
2、機柜裝有玻璃門或者機柜密不透風，可能導致充電模塊過熱保護；3、機房環境溫度過高，也將導致充電模塊過熱保護。
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池模塊故障
1、充電模塊的輸出電壓過高或者IGBT過流將導致模塊故障，要求將模塊斷開交流后重新開啟，可恢復模塊正常；
2、不合理的電壓調整可能導致模塊充電模塊輸出過壓，該情況需要斷電后將電壓調整電位器（調小時可以聽到電位器有輕微的咔噠聲音），重新整定模塊的輸出電壓。
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池模塊不均流
1、沒有連接均流線，可能導致不均流；
2、控制模塊和合閘模塊之間不可以均流；
3、斷開均流線和通訊線給模塊加載，測量該模塊均流口上的信號，該信號大小應滿足i/I*2V的要求，其中i為該充電模塊的輸出電流，I為該充電模塊的額定輸出電流；
西安直流拼接屏YS-GZDW-2微機型直流屏蓄電池模塊電壓輸出無法達到設定的電壓?
1、充電模塊的過載將導致限流，使充電模塊的輸出電壓無法達到設定值；
2、電池電流檢測錯誤，將導致充電模塊限流，無法達到設定的輸出電壓值。
